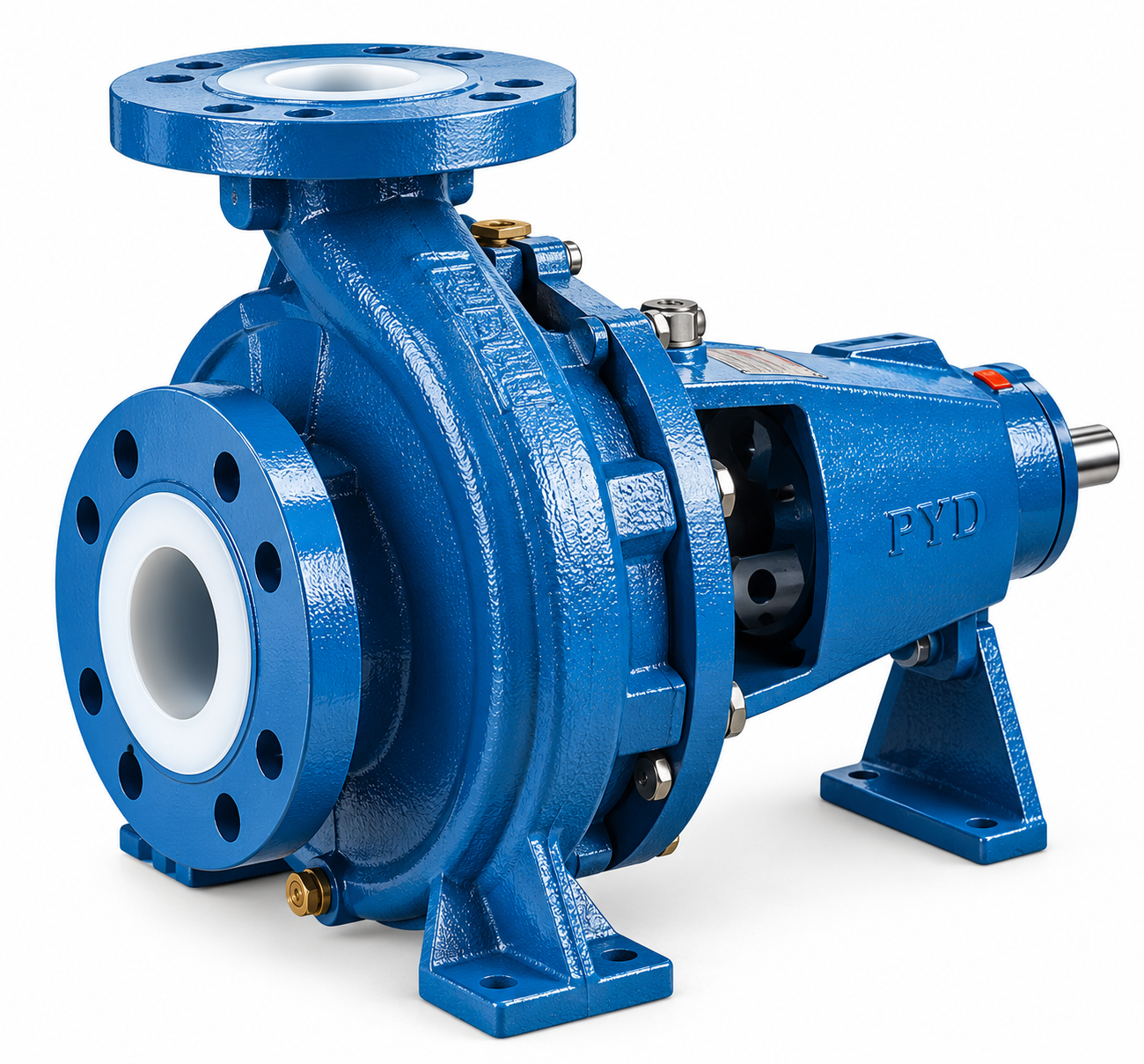

Bomba Centrífuga Normalizada NW 32-160 de Eje Libre sin Motor

La NW 32-160 es una
bomba centrífuga normalizada de eje libre,
diseñada para instalaciones de bombeo industrial,
abastecimiento, circulación y trasiego de agua
y otros líquidos compatibles con sus materiales.

Pertenece a la serie NW de PYD,
fabricada conforme a las dimensiones normalizadas
DIN 24255 / EN 733.

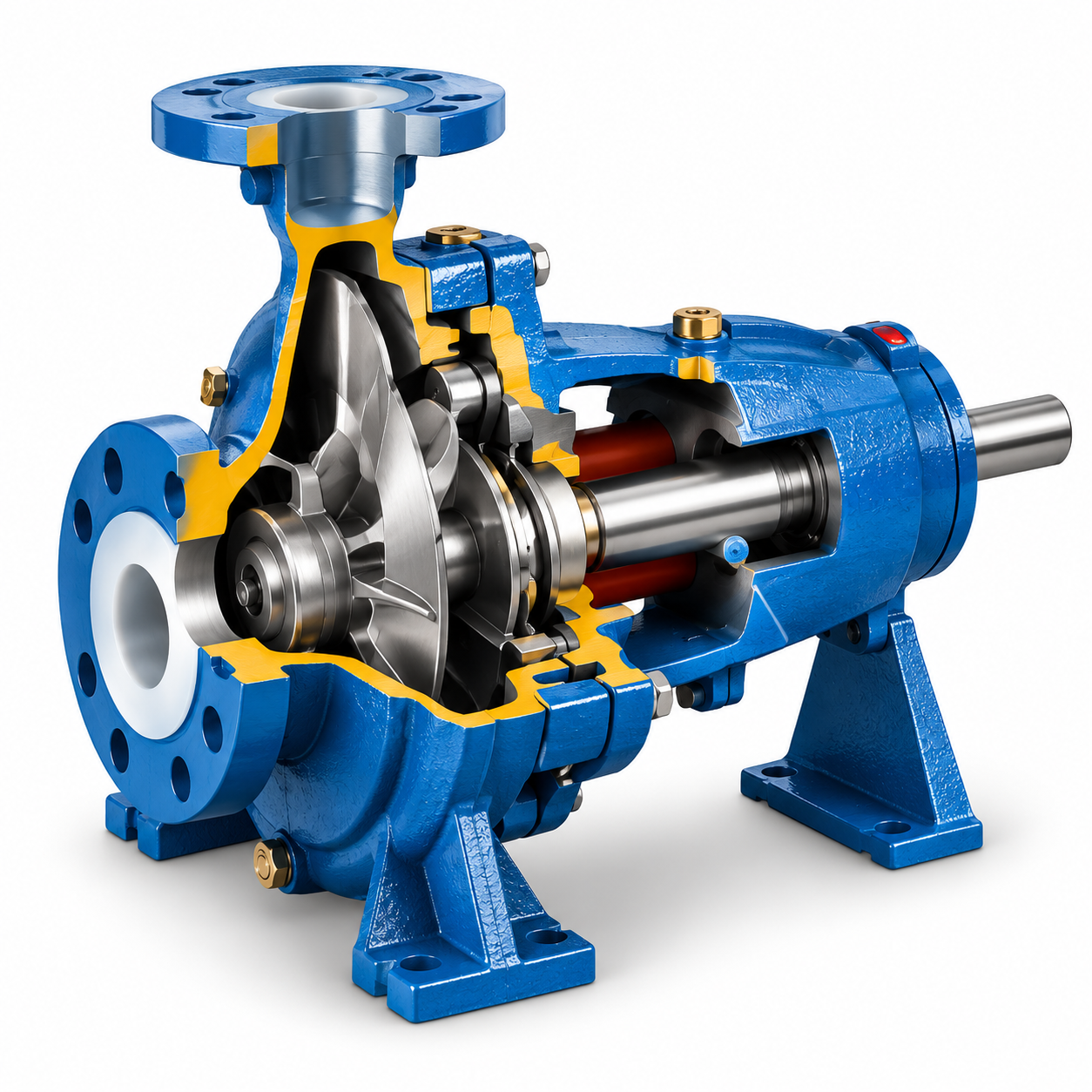

Su construcción incorpora un
cuerpo hidráulico monoetapa de fundición,
eje de acero inoxidable e impulsor inoxidable,
proporcionando resistencia mecánica y facilidad
de mantenimiento.

El diseño permite desmontar completamente
la unidad rotórica sin necesidad de retirar
el cuerpo hidráulico de las tuberías.

Se suministra como bomba a eje libre,
sin motor eléctrico, para su instalación
sobre bancada y conexión a un motor externo
mediante un sistema de acoplamiento adecuado.

La NW 32-160 dispone de
aspiración DN50 e impulsión DN32,
con distintas configuraciones de diámetro
de impulsor para adaptar el caudal, la altura
manométrica y la potencia absorbida
a las necesidades de la instalación.

Aplicaciones

• Bombeo de agua limpia en instalaciones industriales
• Sistemas de abastecimiento y distribución de agua
• Instalaciones agrícolas y sistemas de riego
• Trasiego de agua entre depósitos
• Sistemas industriales de circulación de líquidos
• Instalaciones de refrigeración y climatización compatibles
• Sistemas de bombeo con motor independiente
• Reposición de bombas centrífugas normalizadas
• Equipos de bombeo montados sobre bancada
• Aplicaciones industriales con líquidos compatibles con sus materiales

Características técnicas

• Modelo: NW 32-160
• Fabricante / Distribuidor: PYD
• Serie: NW
• Tipo: Bomba centrífuga normalizada
• Configuración: Eje libre, sin motor
• Sistema hidráulico: Monoetapa
• Normativa dimensional: DIN 24255 / EN 733
• Diámetro de aspiración: DN50
• Diámetro de impulsión: DN32
• Velocidad de referencia de las curvas: 2.900 rpm
• Frecuencia de la serie: 50 / 60 Hz
• Diámetros de impulsor representados: 125 a 174 mm
• Temperatura máxima del líquido: 105 °C
• Presión máxima de trabajo de la serie: 10 bar
• Altura máxima indicada para la serie NW: 100 mca
• Motor: No incluido
• Potencia necesaria: Según diámetro del impulsor y punto de trabajo
• Montaje: Horizontal sobre bancada

Construcción

• Cuerpo hidráulico: Fundición
• Eje: Acero inoxidable
• Soporte: Fundición
• Acoplamiento indicado en catálogo: Fundición
• Impulsor: Acero inoxidable
• Tipo de impulsor: Centrífugo
• Construcción: Normalizada según DIN 24255 / EN 733
• Mantenimiento: Desmontaje de la unidad rotórica sin desmontar el cuerpo hidráulico de la tubería

Equipamiento y montaje

• Bomba centrífuga de eje libre
• Cuerpo hidráulico monoetapa
• Impulsor de acero inoxidable
• Soporte para montaje horizontal
• Conexiones normalizadas mediante bridas
• Posibilidad de seleccionar cierre mecánico o empaquetadura según versión
• Preparada para acoplamiento a motor independiente

Importante: La bomba se suministra
sin motor. El acoplamiento completo, el protector
y la bancada deberán confirmarse según la
configuración solicitada.

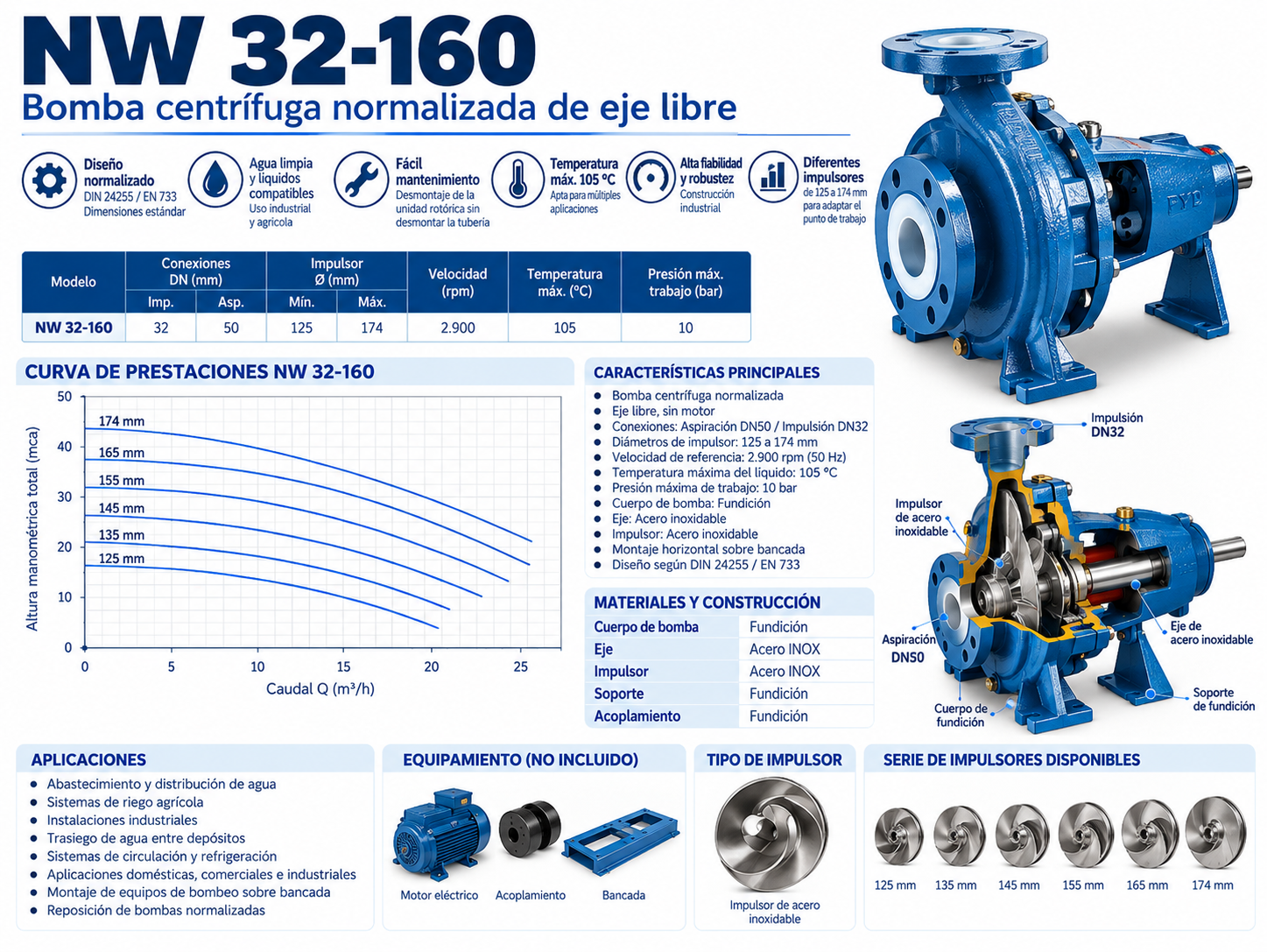

Curva hidráulica NW 32-160

Las curvas hidráulicas del fabricante
están representadas a una velocidad de
2.900 rpm.

La bomba dispone de diferentes diámetros
de impulsor, que permiten modificar
sus prestaciones hidráulicas.

Altura aproximada a caudal cero

• Impulsor Ø125 mm: 22 mca
• Impulsor Ø135 mm: 25 mca
• Impulsor Ø145 mm: 29 mca
• Impulsor Ø155 mm: 33 mca
• Impulsor Ø165 mm: 38 mca
• Impulsor Ø174 mm: 43 mca

Estos valores son aproximados y corresponden
al punto de caudal cero de cada curva.
No representan el funcionamiento habitual
recomendado de la bomba.

Prestaciones orientativas con impulsor Ø174 mm

• 0 m³/h → 43 mca
• 10 m³/h → 42 mca aproximadamente
• 15 m³/h → 41 mca aproximadamente
• 20 m³/h → 39 mca aproximadamente
• 25 m³/h → 35 mca aproximadamente

Atención: Estas prestaciones
corresponden al impulsor de mayor diámetro
representado. La potencia necesaria puede
superar los 3 CV, por lo que deberá comprobarse
la curva de potencia antes de seleccionar el motor.

Potencia y selección del motor

La NW 32-160 no dispone de
una potencia fija de motor, dado que se
comercializa como bomba de eje libre.

La potencia absorbida depende fundamentalmente de:

• Diámetro del impulsor instalado
• Caudal de funcionamiento
• Velocidad de giro
• Densidad del líquido bombeado
• Rendimiento hidráulico

Para aplicaciones con un
motor de 3 CV (aproximadamente 2,21 kW)
a 2.900 rpm, será necesario seleccionar
un diámetro de impulsor y un punto de trabajo
cuya potencia absorbida no sobrepase
la potencia disponible del motor.

Tipo de agua

• Agua limpia
• Agua industrial compatible
• Agua de riego sin sólidos capaces de obstruir la hidráulica
• Agua de circuitos de circulación
• Líquidos compatibles con fundición, acero inoxidable y materiales del cierre

Advertencia: La construcción
estándar en fundición no debe considerarse
automáticamente apta para agua marina.
En aplicaciones con agua salada deberá
confirmarse con el fabricante la compatibilidad
de materiales y la configuración adecuada.

Ventajas

• Construcción industrial robusta
• Bomba independiente del motor
• Diseño normalizado DIN 24255 / EN 733
• Cuerpo de fundición
• Eje e impulsor de acero inoxidable
• Diferentes diámetros de impulsor disponibles
• Adaptación a diferentes necesidades hidráulicas
• Mantenimiento simplificado mediante desmontaje de la unidad rotórica
• Conexiones normalizadas mediante bridas
• Posibilidad de instalación sobre bancada
• Versiones con cierre mecánico o empaquetadura

Recomendación técnica

La NW 32-160 es una
solución especialmente interesante para
instalaciones industriales que necesitan
una bomba centrífuga de eje libre,
sin motor incorporado.

Su construcción normalizada permite
integrarla en equipos de bombeo con
motorización independiente, facilitando
las operaciones de mantenimiento y sustitución.

La selección del diámetro de impulsor
resulta fundamental para adaptar
las prestaciones de la bomba al motor
y a las condiciones de funcionamiento.

Para su correcta selección deben calcularse:

• Caudal necesario de bombeo
• Altura manométrica total
• Pérdidas de carga de aspiración e impulsión
• Potencia absorbida en el punto de trabajo
• NPSH disponible en la instalación
• Compatibilidad de los materiales con el líquido
• Características del motor y sistema de acoplamiento

Importante: La NW 32-160
es una bomba centrífuga convencional,
no una bomba autoaspirante.
Si se instala por encima del nivel del líquido,
deberá preverse un sistema de cebado adecuado
y comprobarse la altura de aspiración disponible.

Bombaspumps.com ofrece asesoramiento
técnico para seleccionar el diámetro de impulsor
y comprobar la compatibilidad hidráulica
y mecánica con la instalación.
