Bomba Sumergible Trituradora TRITÓN 12-10 para Aguas Residuales

La TRITÓN 12-10 es una
electrobomba sumergible trituradora de 1,1 kW / 1,5 CV,
diseñada para impulsar aguas residuales que contienen
fibras, tejidos y materiales susceptibles de trituración.

Su sistema hidráulico incorpora una
cuchilla trituradora y un impulsor semiabierto,
que permiten reducir el tamaño de determinados residuos
antes de su impulsión, disminuyendo el riesgo de
obstrucciones en las conducciones de saneamiento.

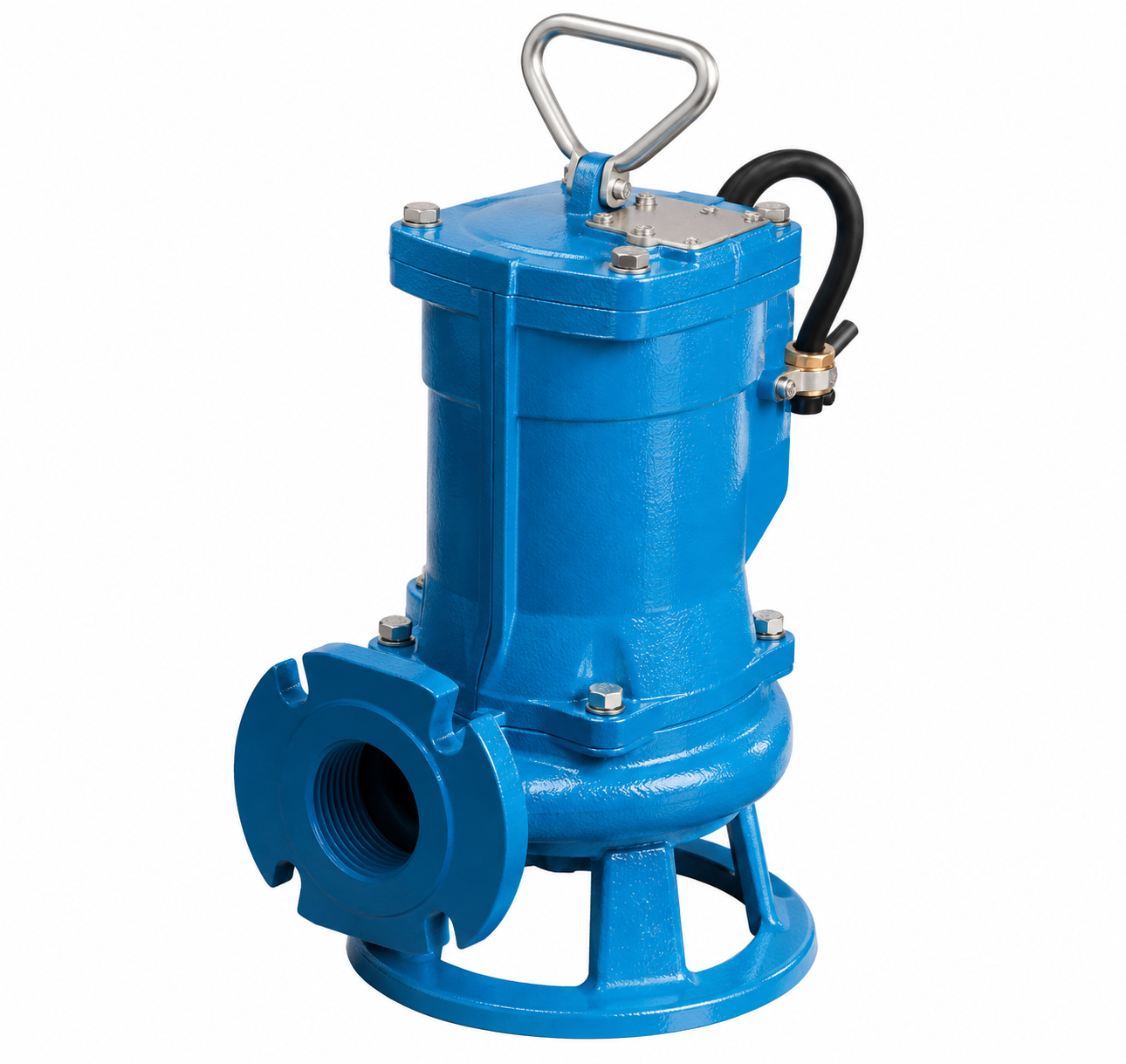

Construida con cuerpo de fundición, eje e impulsor
de acero inoxidable, está preparada para su
instalación en pozos de bombeo, depósitos de aguas
residuales y pequeñas estaciones elevadoras.

Con una altura máxima de 16 mca y un
caudal máximo tabulado de 24 m³/h,
ofrece mayor capacidad hidráulica que la TRITÓN 10-10,
especialmente en instalaciones que requieren un mayor
desnivel de impulsión.

Aplicaciones

• Bombeo de aguas residuales domésticas
• Pozos de bombeo y estaciones elevadoras
• Fosas sépticas y depósitos de recogida de aguas residuales
• Redes de saneamiento presurizadas
• Evacuación de aguas fecales con materiales triturables
• Instalaciones con fibras, tejidos y residuos orgánicos
• Impulsión de aguas residuales por conducciones de diámetro reducido
• Aplicaciones domésticas, comerciales e industriales compatibles

Características técnicas

• Modelo: TRITÓN 12-10
• Tipo: Electrobomba sumergible trituradora
• Potencia P2: 1,1 kW
• Potencia: 1,5 HP
• Alimentación: Monofásica 230 V
• Intensidad monofásica: 4,5 A
• Conexión de impulsión: DN40 mm
• Altura máxima tabulada: 16 mca
• Caudal máximo tabulado: 24 m³/h
• Temperatura máxima del líquido: 40 °C
• Profundidad máxima de inmersión: 5 m
• Grado de protección: IP68
• Aislamiento: Clase F
• Régimen de trabajo: Servicio continuo
• Longitud del cable: 8 metros

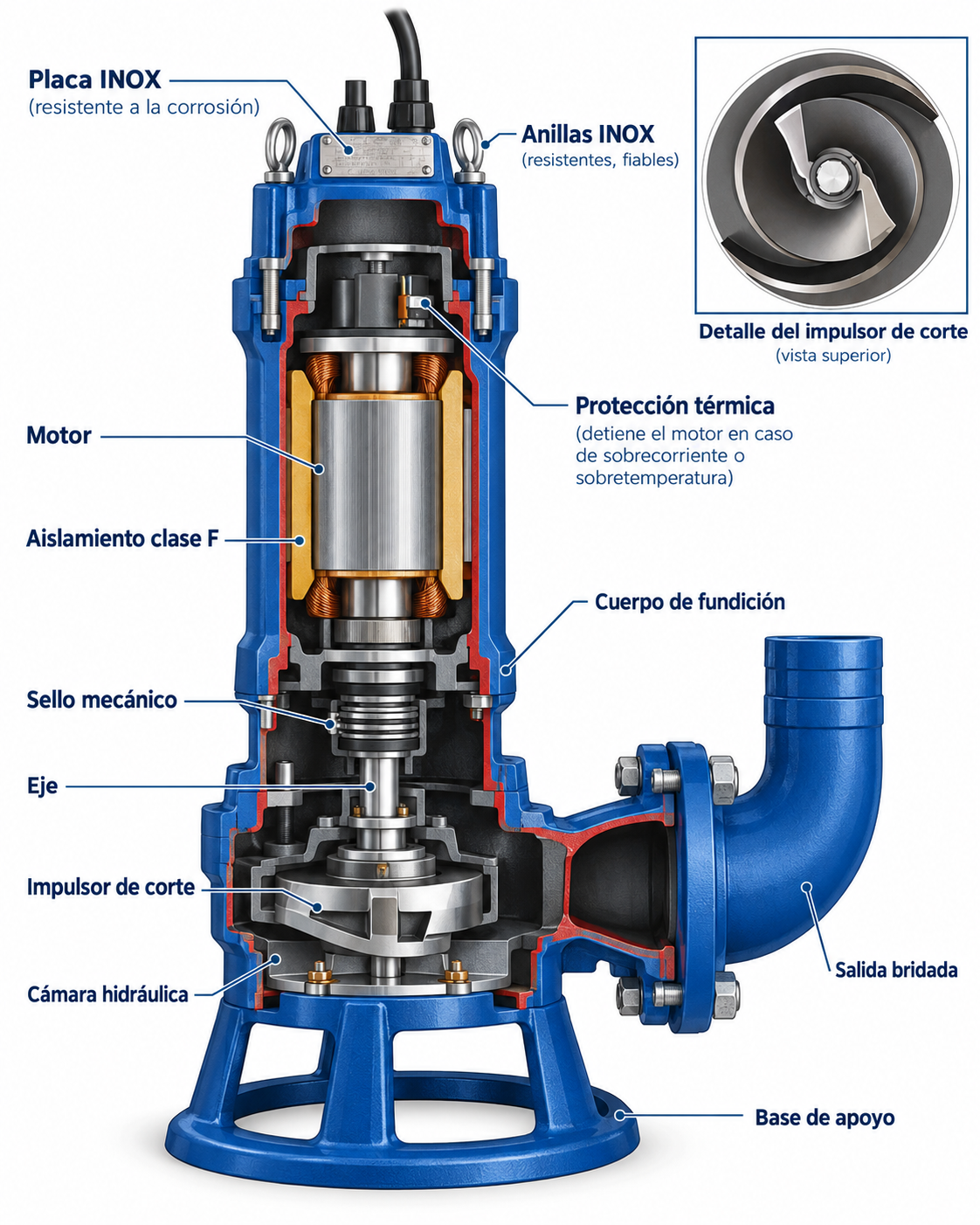

Construcción

• Cuerpo de bomba: Fundición
• Eje: Acero inoxidable
• Impulsor: Acero inoxidable, tipo semiabierto
• Sistema triturador: Cuchilla trituradora
• Doble sello mecánico: Carb/SiC

Equipamiento

• Sistema triturador integrado
• Impulsor semiabierto
• Cable eléctrico de 8 metros
• Interruptor de nivel en versión monofásica

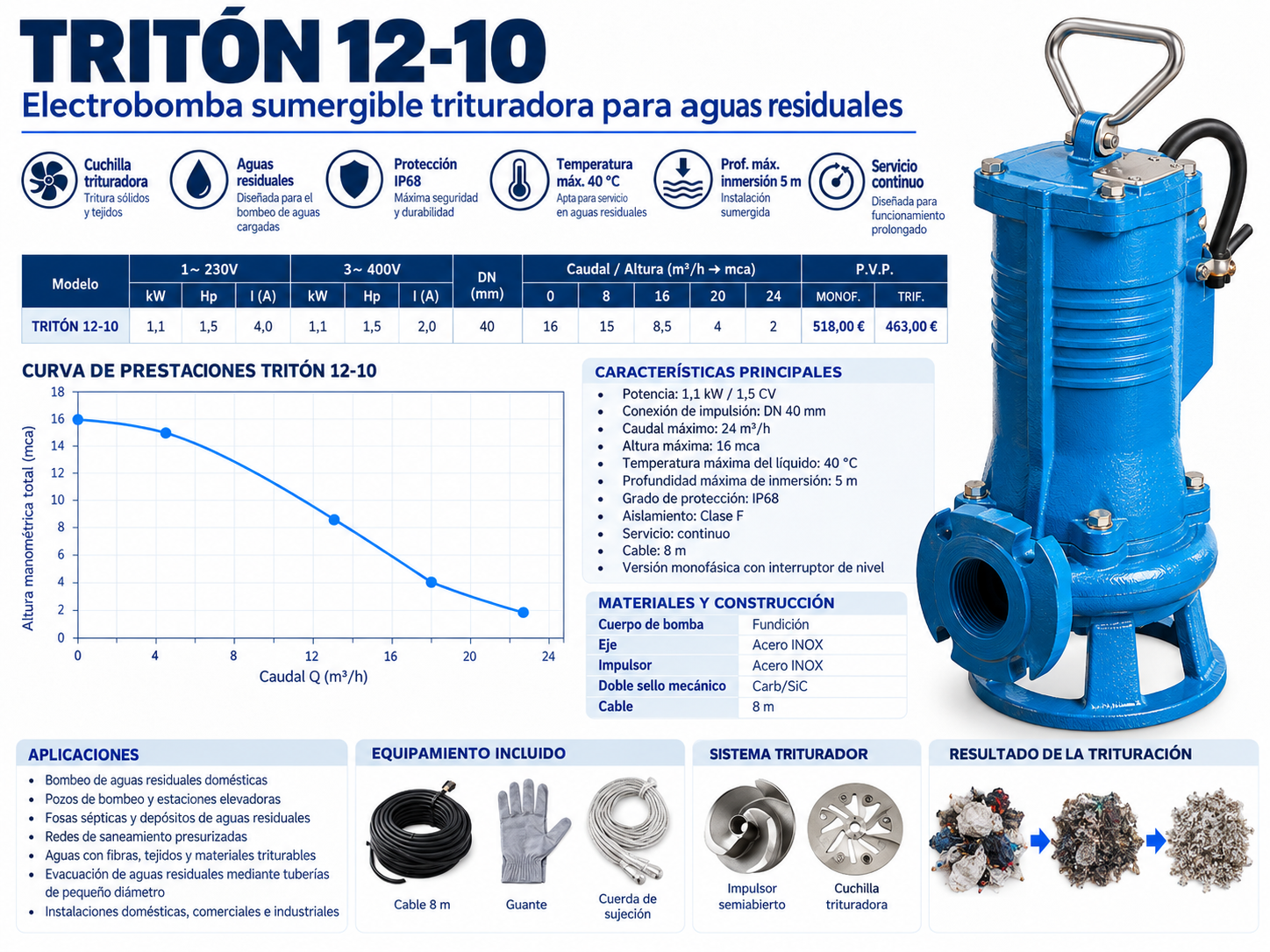

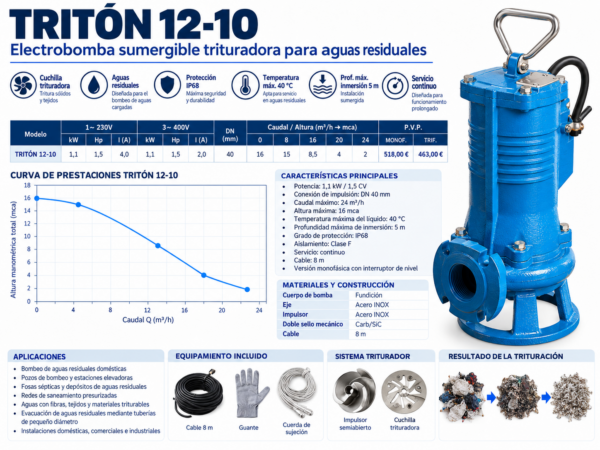

Curva hidráulica TRITÓN 12-10

• 0 m³/h → 16 mca
• 4 m³/h → 15 mca
• 16 m³/h → 8,5 mca
• 20 m³/h → 4 mca
• 24 m³/h → 2 mca

Tipo de agua

• Aguas residuales domésticas
• Aguas fecales
• Aguas con fibras y materiales triturables
• Aguas de saneamiento compatibles con los materiales de construcción

Ventajas

• Potencia de 1,1 kW / 1,5 CV
• Cuchilla trituradora para reducir residuos susceptibles de corte
• Impulsor semiabierto de acero inoxidable
• Mayor altura manométrica que la TRITÓN 10-10
• Cuerpo robusto fabricado en fundición
• Doble cierre mecánico Carb/SiC
• Protección IP68
• Servicio continuo dentro de las condiciones de funcionamiento
• Interruptor automático de nivel en versión monofásica

Recomendación técnica

La TRITÓN 12-10 es una opción especialmente
interesante para instalaciones de aguas residuales que
necesitan un sistema triturador y mayor altura de
impulsión que la TRITÓN 10-10.

A 4 m³/h mantiene aproximadamente
15 mca, mientras que a
16 m³/h proporciona
8,5 mca.

Este comportamiento permite su utilización en pequeños
sistemas de saneamiento presurizado, estaciones elevadoras
y pozos de bombeo donde el contenido de fibras puede
provocar problemas de obstrucción.

Para su correcta selección deben calcularse el caudal
necesario, el desnivel geométrico y las pérdidas de carga
de la conducción.

La altura máxima de 16 mca y el caudal máximo tabulado
de 24 m³/h corresponden a puntos diferentes de la curva,
por lo que no se alcanzan simultáneamente.
